[MySQL] InnoDB Cluster 3부작 : 3. MySQL InnoDB Cluster Metadata 생성 및 MySQL Router 구성하기

InnoDB Cluster 3부작
1. Group Replication (1) - 개념 이해하기
2. Group Replication (2) - 구성하기
3. MySQL InnoDB Cluster Metadata 생성 및 MySQL Router 구성하기





목차



---

1. mysql_innodb_cluster_metadata

mysql_innodb_cluster_metadata는 MySQL InnoDB Cluster의 메타데이터를 저장하는 내부 데이터베이스입니다.

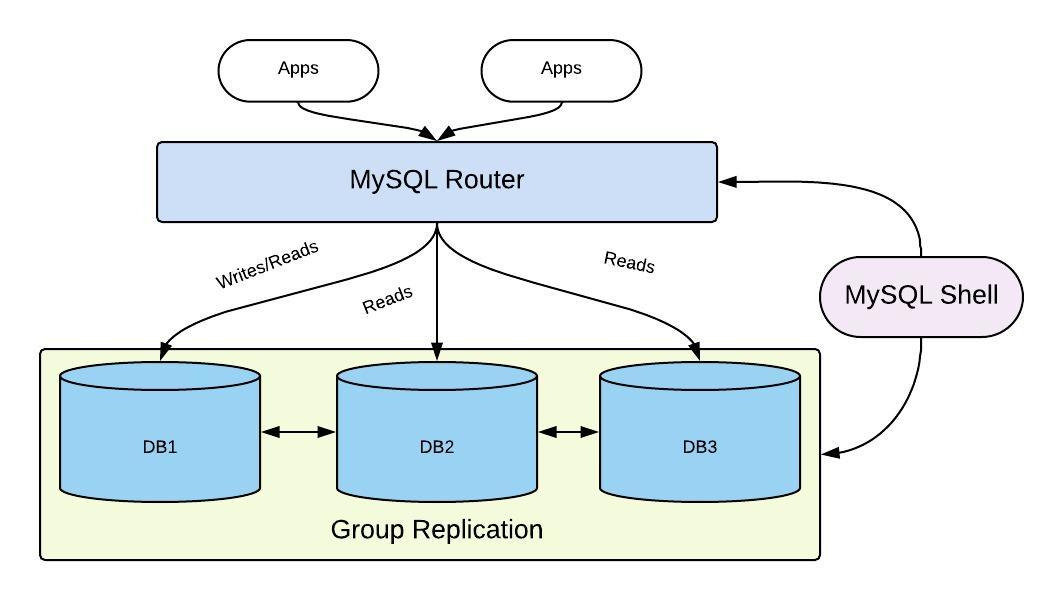

MySQL Router를 이용하여 자동으로 HA를 수행하는 InnoDB Cluster를 구성하려면 mysql_innodb_cluster_metadata 스키마가 필요합니다.

해당 스키마는 사용자가 쿼리로 생성하는것이 아니며, MySQL Shell로 dba.createCluster()를 이용하여 생성할 수 있습니다.

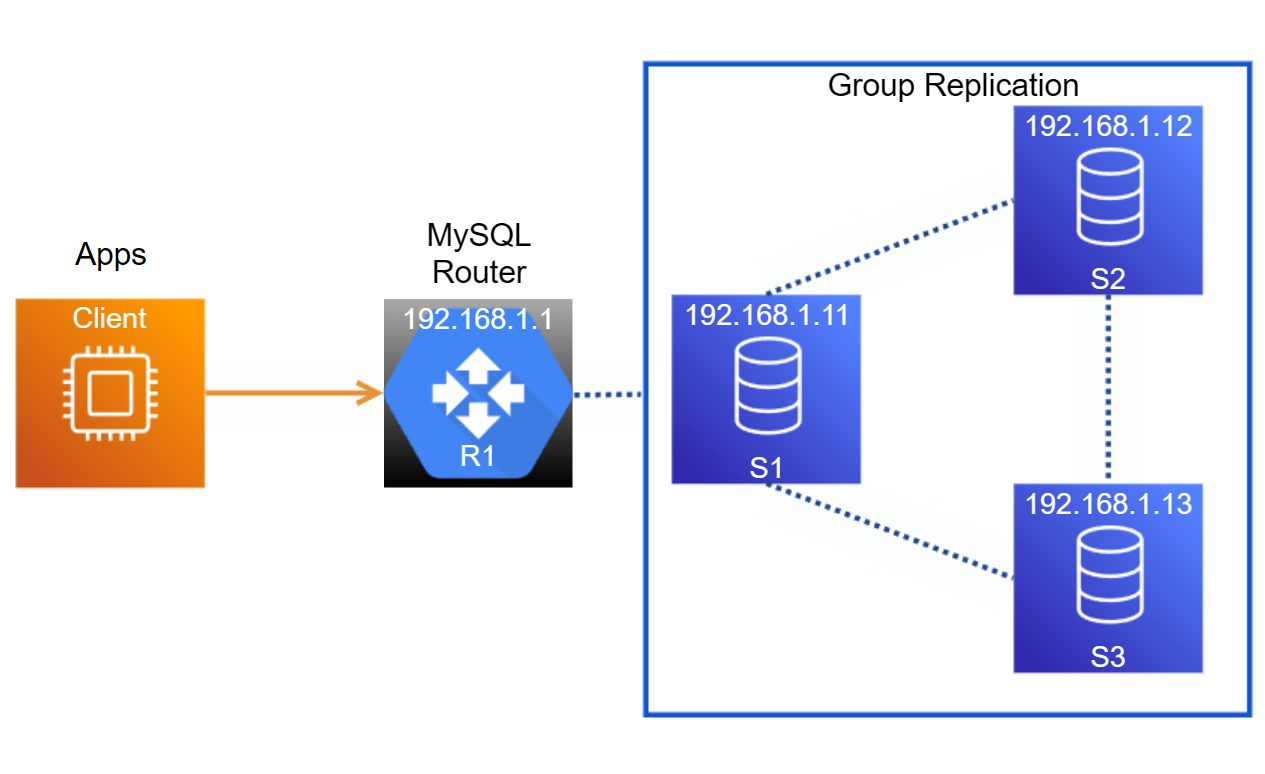

앞으로 진행할 대부분의 작업들은 MySQL Router서버(192.168.1.1)에서 진행할 것이며, 라우터서버(192.168.1.1)에는 MySQL Server가 설치되어있을 필요가 없습니다.



각 서버별 설치되어있어야 하는 프로그램은 아래와 같습니다.

MySQL Shell의 경우 S1등에서 설치하여 진행해도 무방하나, 작성의 편의와 추후 관리를 위해 R1에서 진행하도록 하겠습니다.

서버	IP	Hostname	역할	설치 프로그램
R1	192.168.1.1	R1-192-168-1-1	라우터서버	MySQL Router, MySQL Shell
S1	192.168.1.11	S1-192-168-1-11	그룹복제 프라이머리	MySQL Server
S2	192.168.1.12	S2-192-168-1-12	그룹복제 세컨더리	MySQL Server
S3	192.168.1.13	S3-192-168-1-13	그룹복제 세컨더리	MySQL Server



먼저 호스트명을 기반으로 통신할 때 불필요한 DNS요청이나 통신 오류를 줄이기 위해, R1의 /etc/hosts에 DB서버의 정보를 등록합니다.

# R1(192.168.1.1)의 /etc/hosts에 추가
192.168.1.11 S1-192-168-1-11
192.168.1.12 S2-192-168-1-12
192.168.1.13 S3-192-168-1-13





1) MySQL Shell, MySQL Router 설치

R1서버에서 MySQL Router와 MySQL Shell을 설치합니다.

# Ubuntu 22.04

# MySQL Shell설치
cd /usr/src
wget https://dev.mysql.com/get/Downloads/MySQL-Shell/mysql-shell_8.0.41-1ubuntu22.04_amd64.deb
sudo dpkg -i mysql-shell_8.0.41-1ubuntu22.04_amd64.deb

# MySQL Router 설치
wget https://dev.mysql.com/get/Downloads/MySQL-Router/mysql-router-community_8.0.41-1ubuntu22.04_amd64.deb
sudo dpkg -i mysql-router-community_8.0.41-1ubuntu22.04_amd64.deb





2) mysql_innodb_cluster_metadata 설치하기

mysqlsh 명령어로 mysqlshell을 실행한 후, S1 서버에 접속합니다.

dba.createCluster()를 이용하여 클러스터를 생성할 수 있습니다.

mysqlsh

JS> \connect --mysql root@192.168.1.1:3306 # S1 에 접속
JS>  var cluster = dba.createCluster('testCluster')



dba.createCluster()가 정상적으로 실행되었다면 S1, S2, S3에서 mysql_innodb_cluster_metadata스키마가 생성된것을 확인할 수 있습니다.

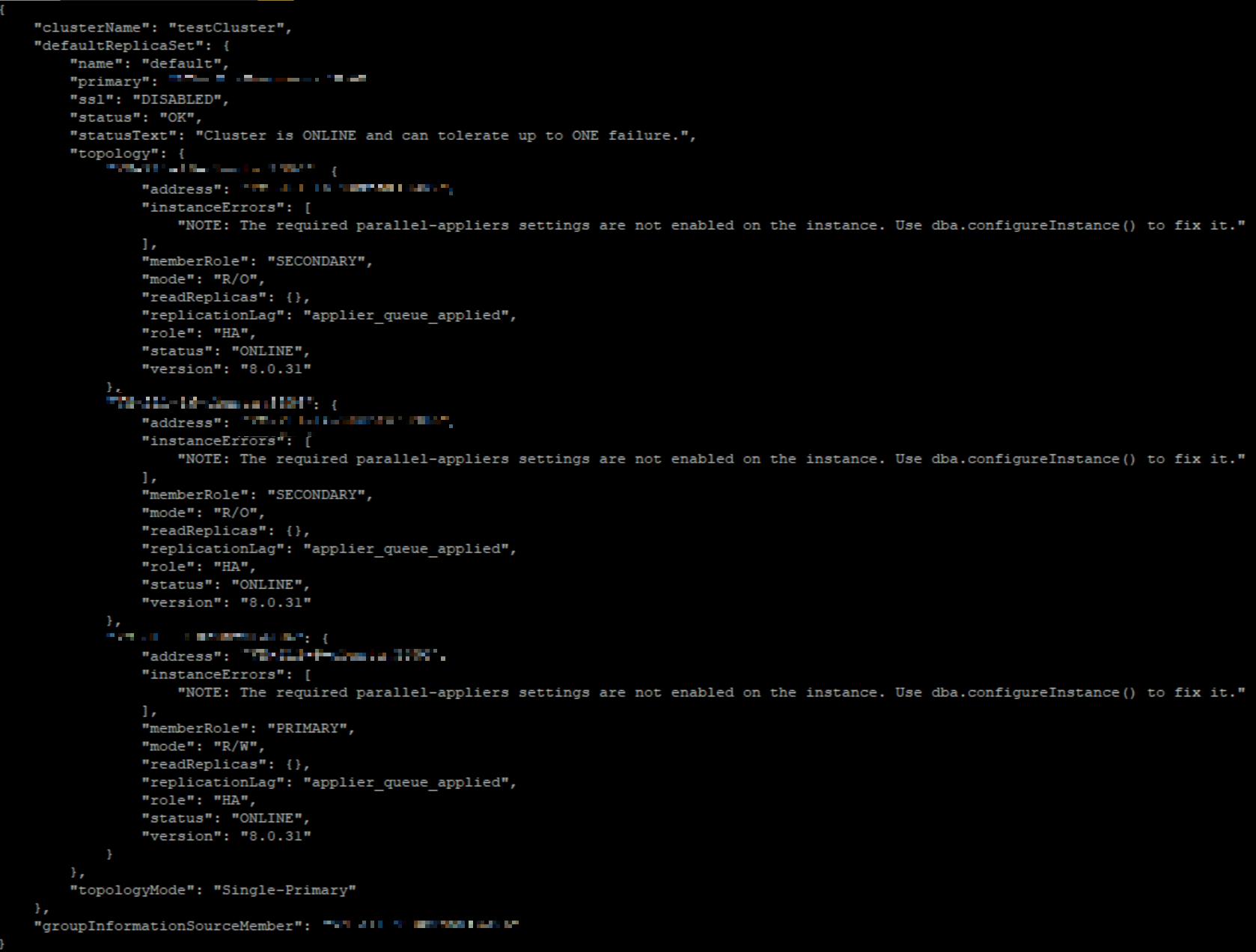

mysql shell에서 dba.getCluster('클러스터명').status()을 실행하여 클러스터의 상태를 확인할 수 있습니다.

JS>  dba.getCluster('testCluster').status()
{
    "clusterName": "testCluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "S1-192-168-1-11:3306",
        "ssl": "DISABLED",
        "status": "OK",
        "statusText": "Cluster is ONLINE and can tolerate up to ONE failure.",
        "topology": {
            "S2-192-168-1-12:3306": {
                "address": "S2-192-168-1-12:3306",
                "instanceErrors": [
                    "NOTE: The required parallel-appliers settings are not enabled on the instance. Use dba.configureInstance() to fix it."
                ],
                "memberRole": "SECONDARY",
                "mode": "R/O",
                "readReplicas": {},
                "replicationLag": "applier_queue_applied",
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.31"
            },
            "S3-192-168-1-13:3306": {
                "address": "S3-192-168-1-13:3306",
                "instanceErrors": [
                    "NOTE: The required parallel-appliers settings are not enabled on the instance. Use dba.configureInstance() to fix it."
                ],
                "memberRole": "SECONDARY",
                "mode": "R/O",
                "readReplicas": {},
                "replicationLag": "applier_queue_applied",
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.31"
            },
            "S1-192-168-1-11:3306": {
                "address": "S1-192-168-1-11:3306",
                "instanceErrors": [
                    "NOTE: The required parallel-appliers settings are not enabled on the instance. Use dba.configureInstance() to fix it."
                ],
                "memberRole": "PRIMARY",
                "mode": "R/W",
                "readReplicas": {},
                "replicationLag": "applier_queue_applied",
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.31"
            }
        },
        "topologyMode": "Single-Primary"
    },
    "groupInformationSourceMember": "S1-192-168-1-11:3306"
}



만일 위와 같이 instanceErrors 에 "NOTE: The required parallel-appliers settings are not enabled on the instance. Use dba.configureInstance() to fix it."이 문구가 표시될 수 있습니다.

이 경우 dba.configureInstance() 명령을 수행하여 해결 가능합니다.

InnoDB Cluster에 적합하지 않은 시스템변수나 설정값이 존재할 경우 해당 에러가 발생합니다.

dba.configureInstance()는 InnoDB Cluster에 적합한 설정값으로 변경해주는 기능입니다.



# S2에 \connect로 접속하여 dba.configureInstance() 수행하기
JS> \disconnect
JS> \connect --mysql root@192.168.1.2:3306
JS> dba.configureInstance()

# dba.configureInstance()에 S2 접속정보를 입력하여 수행하기

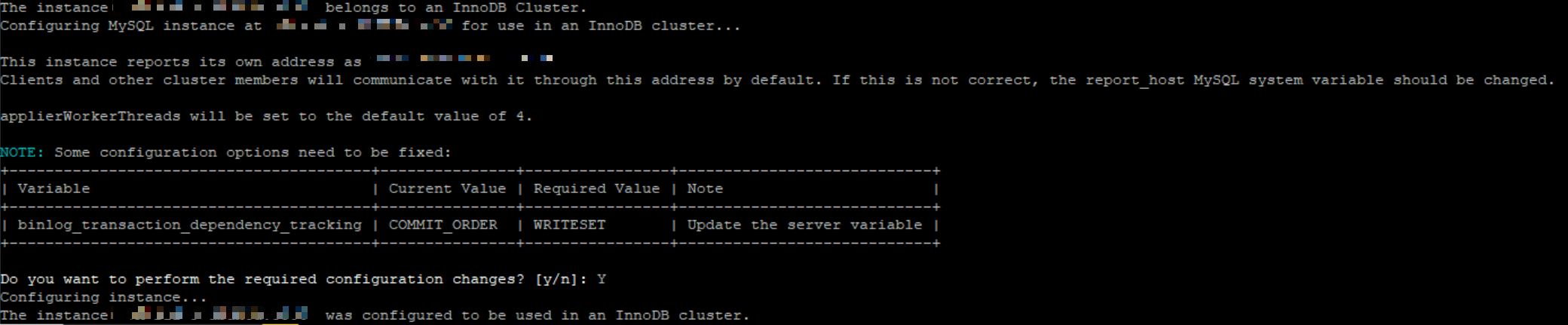

JS> dba.configureInstance('root@192.168.1.2:3306')


The instance 'S2-192-168-1-12:3306' belongs to an InnoDB Cluster.
Configuring MySQL instance at S2-192-168-1-12:3306 for use in an InnoDB cluster...

This instance reports its own address as S2-192-168-1-12:3306
Clients and other cluster members will communicate with it through this address by default. If this is not correct, the report_host MySQL system variable should be changed.

applierWorkerThreads will be set to the default value of 4.

NOTE: Some configuration options need to be fixed:
+----------------------------------------+---------------+----------------+----------------------------+
| Variable                               | Current Value | Required Value | Note                       |
+----------------------------------------+---------------+----------------+----------------------------+
| binlog_transaction_dependency_tracking | COMMIT_ORDER  | WRITESET       | Update the server variable |
+----------------------------------------+---------------+----------------+----------------------------+

Do you want to perform the required configuration changes? [y/n]: Y
Configuring instance...
The instance 'S2-192-168-1-12:3306' was configured to be used in an InnoDB cluster.

문제가 정상적으로 해결되었다면 status() 명령 실행 시 instanceErrors가 없는 결과를 확인할 수 있습니다.

JS>  dba.getCluster('testCluster').status()
{
    "clusterName": "testCluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "S1-192-168-1-11:3306",
        "ssl": "DISABLED",
        "status": "OK",
        "statusText": "Cluster is ONLINE and can tolerate up to ONE failure.",
        "topology": {
            "S2-192-168-1-12:3306": {
                "address": "S2-192-168-1-12:3306",
                "memberRole": "SECONDARY",
                "mode": "R/O",
                "readReplicas": {},
                "replicationLag": "applier_queue_applied",
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.31"
            },
            "S3-192-168-1-13:3306": {
                "address": "S3-192-168-1-13:3306",
                "memberRole": "SECONDARY",
                "mode": "R/O",
                "readReplicas": {},
                "replicationLag": "applier_queue_applied",
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.31"
            },
            "S1-192-168-1-11:3306": {
                "address": "S1-192-168-1-11:3306",
                "memberRole": "PRIMARY",
                "mode": "R/W",
                "readReplicas": {},
                "replicationLag": "applier_queue_applied",
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.31"
            }
        },
        "topologyMode": "Single-Primary"
    },
    "groupInformationSourceMember": "S1-192-168-1-11:3306"
}







---

2. MySQL Router



1) MySQL Router Bootstrap

해당 작업 또한 R1-192-168-1-1에서 수행합니다.

mysqlrouter에 --boostrap 옵션을 사용하여 MySQL Router를 부트스트랩 할 수 있습니다.

mysqlrouter --bootstrap root@192.168.1.11:3306 --user=root --directory /tmp/myroute

• root@192.168.1.11:3306 프라이머리 노드의 접속정보 (mysql계정@ip:포트)
• --user=root 부트스트래핑 시 사용할 라우터 서버의 리눅스 계정. (mysql router용으로 새로 생성하는것을 권장합니다.)
• --directory /tmp/myroute 라우터의 home directory. 해당 경로에 log, mysqlrouter.conf, mysqlrouter.key등이 생성됩니다.

부트스트랩 이후부터는 다음 명령을 사용하여 MySQL Router를 실행할 수 있습니다.

mysqlrouter -c /tmp/myrouter/mysqlrouter.conf





2) mysqlrouter.conf 내용

mysqlrouter.conf 파일은 MySQL Router의 설정 파일로, MySQL Router가 클라이언트(App)와 MySQL 서버 간의 연결을 어떻게 관리할지 정의하는 역할을 합니다.

$ cat /tmp/myroute/mysqlrouter.conf

# File automatically generated during MySQL Router bootstrap
[DEFAULT]
user=root
logging_folder=/tmp/myroute/log
runtime_folder=/tmp/myroute/run
data_folder=/tmp/myroute/data
keyring_path=/tmp/myroute/data/keyring
master_key_path=/tmp/myroute/mysqlrouter.key
connect_timeout=5
read_timeout=30
dynamic_state=/tmp/myroute/data/state.json
client_ssl_cert=/tmp/myroute/data/router-cert.pem
client_ssl_key=/tmp/myroute/data/router-key.pem
client_ssl_mode=PREFERRED
server_ssl_mode=AS_CLIENT
server_ssl_verify=DISABLED
unknown_config_option=error

[logger]
level=INFO

[metadata_cache:bootstrap]
cluster_type=gr
router_id=1
user=mysql_router1_26rplji
metadata_cluster=testCluster
ttl=0.5
auth_cache_ttl=-1
auth_cache_refresh_interval=2
use_gr_notifications=0

[routing:bootstrap_rw]
bind_address=0.0.0.0
bind_port=6446
destinations=metadata-cache://testCluster/?role=PRIMARY
routing_strategy=first-available
protocol=classic

[routing:bootstrap_ro]
bind_address=0.0.0.0
bind_port=6447
destinations=metadata-cache://testCluster/?role=SECONDARY
routing_strategy=round-robin-with-fallback
protocol=classic

[routing:bootstrap_x_rw]
bind_address=0.0.0.0
bind_port=6448
destinations=metadata-cache://testCluster/?role=PRIMARY
routing_strategy=first-available
protocol=x

[routing:bootstrap_x_ro]
bind_address=0.0.0.0
bind_port=6449
destinations=metadata-cache://testCluster/?role=SECONDARY
routing_strategy=round-robin-with-fallback
protocol=x

[http_server]
port=8443
ssl=1
ssl_cert=/tmp/myroute/data/router-cert.pem
ssl_key=/tmp/myroute/data/router-key.pem

[http_auth_realm:default_auth_realm]
backend=default_auth_backend
method=basic
name=default_realm

[rest_router]
require_realm=default_auth_realm

[rest_api]

[http_auth_backend:default_auth_backend]
backend=metadata_cache

[rest_routing]
require_realm=default_auth_realm

[rest_metadata_cache]
require_realm=default_auth_realm



mysqlrouter.conf에 기본적으로 MySQL Router에서 사용하는 포트가 6446, 6447, 6448, 6449로 설정되어있음을 확인할 수 있습니다.

그룹	포트	설명
routing:bootstrap_rw	6446	Primary 노드에 접속
routing:bootstrap_ro	6447	Secondary 노드에 접속
routing:bootstrap_x_rw	6448	X프로토콜로 Primary 노드에 접속
routing:bootstrap_x_ro	6449	X프로토콜로 Secondary 노드에 접속





---

3.  MySQL Router로 DB그룹에 접속하기

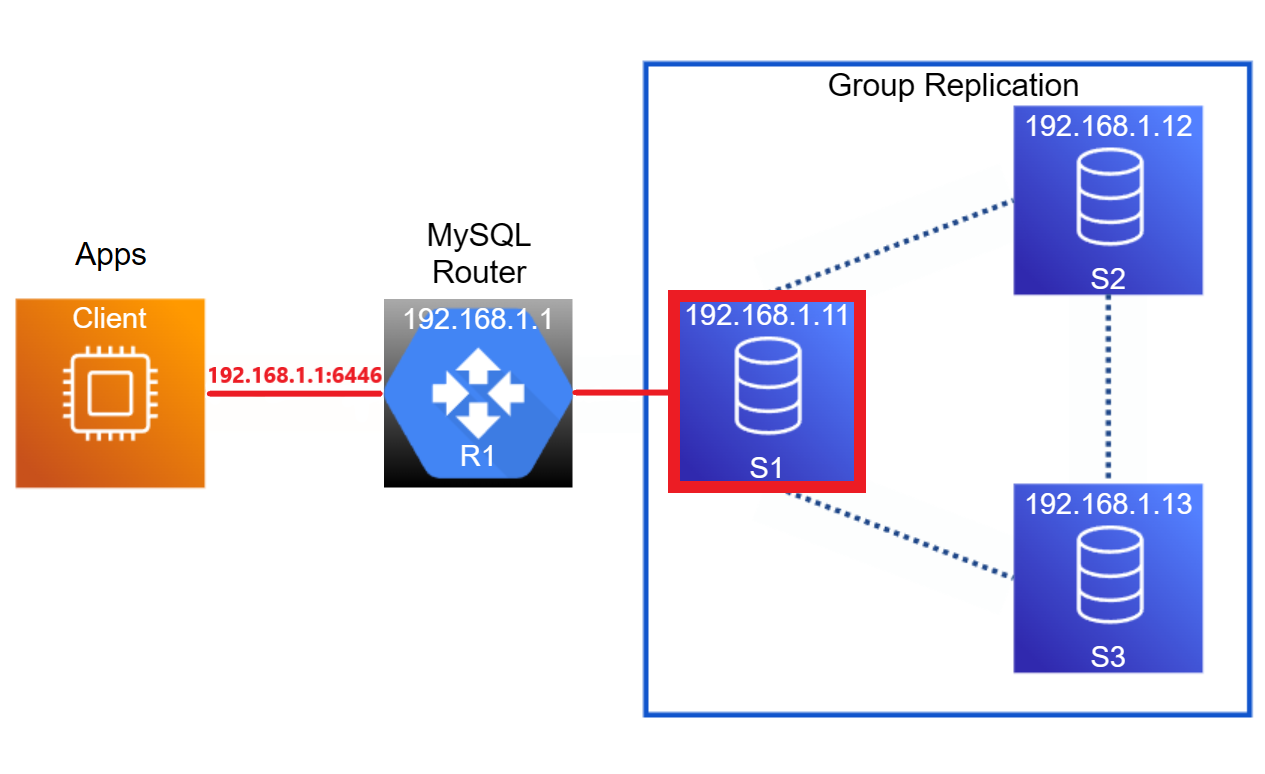

1) MySQL Router로 Primary 노드에 접속하기 (R1의 6446 포트로 접속 가능)

R1 (192.168.1.1) 라우터 서버의 6446포트로 mysql client를 이용하여 접속할 경우, Primary 노드인 S1의 MySQL 서버에 연결됩니다.

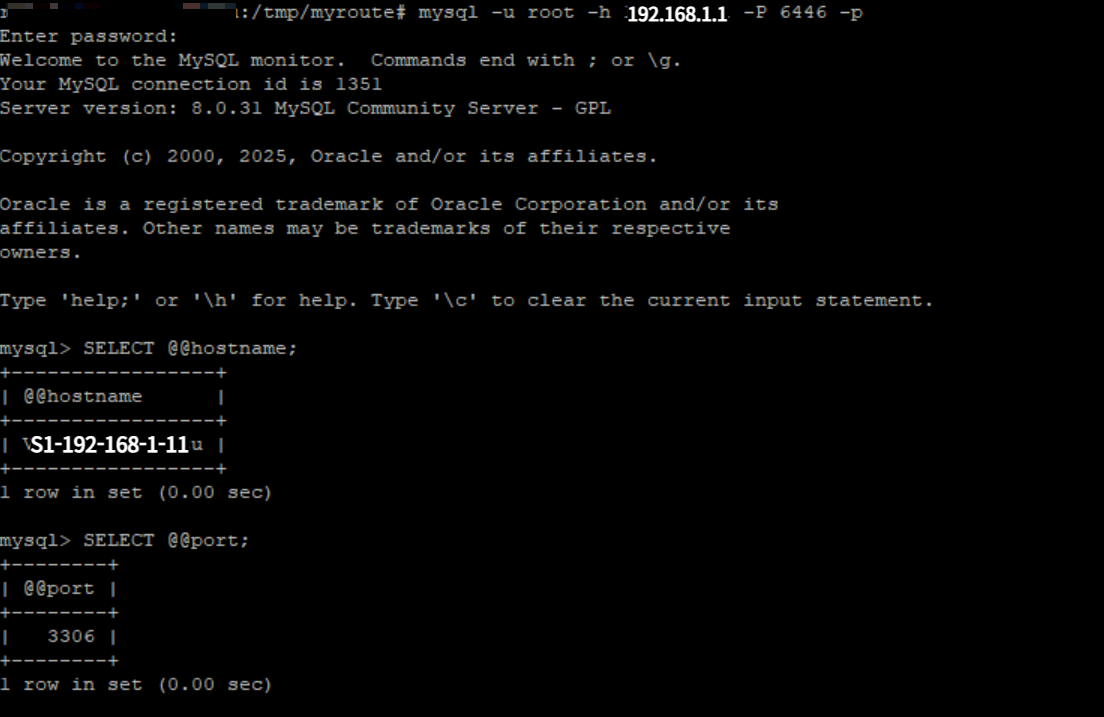

$ mysql -u root -h 192.168.1.1 -P 6446 -p
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 1351
Server version: 8.0.31 MySQL Community Server - GPL

Copyright (c) 2000, 2025, Oracle and/or its affiliates.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> SELECT @@hostname;
+-----------------+
| @@hostname      |
+-----------------+
| S1-192-168-1-11 |
+-----------------+
1 row in set (0.00 sec)

mysql> SELECT @@port;
+--------+
| @@port |
+--------+
|   3306 |
+--------+
1 row in set (0.00 sec)

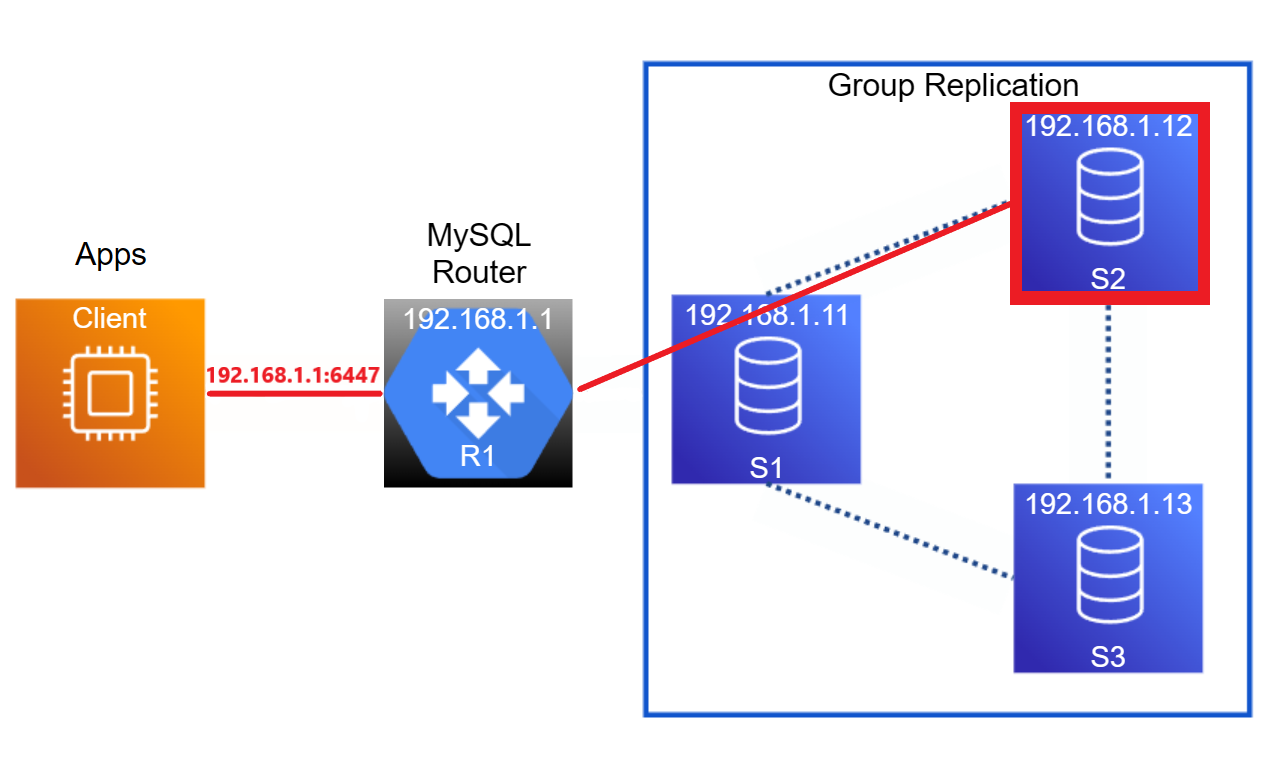

2) MySQL Router로 Secondary 노드에 접속하기 (R1의 6447 포트로 접속 가능)

R1 (192.168.1.1) 라우터 서버의 6447포트로 mysql client를 이용하여 접속할 경우, Secondary 노드인 S2나 S3의 MySQL 서버에 연결됩니다.

$ mysql -u root -h 192.168.1.1 -P 6447 -p
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 92
Server version: 8.0.31 MySQL Community Server - GPL

Copyright (c) 2000, 2025, Oracle and/or its affiliates.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql>
mysql>
mysql> SELECT @@hostname;
+------------------+
| @@hostname       |
+------------------+
| S2-192-168-1-12  |
+------------------+
1 row in set (0.00 sec)

mysql> SELECT @@port;
+--------+
| @@port |
+--------+
|   3306 |
+--------+
1 row in set (0.00 sec)
